Сменное рабочее оборудование для экскаватора

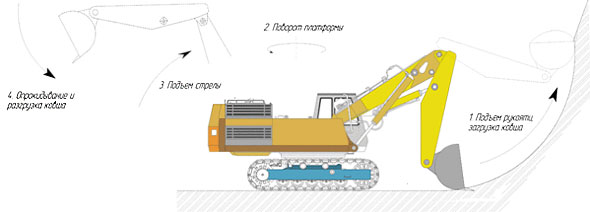

• Загрузка ковша — выполняется поворотом рукояти относительно стрелы. Положение ковша относительно рукояти и стрелы относительно машины остается неизменным.
• Поворот платформы — по окончании загрузки ковша выполняется поворот платформы с рабочим оборудованием экскаватора. Ковш перемещается к месту разгрузки. Его положение относительно поворотной платформы машины не изменяется.

• Подъём стрелы — перед разгрузкой ковша выполняется подъём стрелы экскаватора для увеличения погрузочной высоты.
• Разгрузка ковша — на гидравлических экскаваторах осуществляется поворотом ковша относительно рукояти (опрокидыванием). На механических экскаваторах выполняется открывание днища ковша.

Обратная лопата

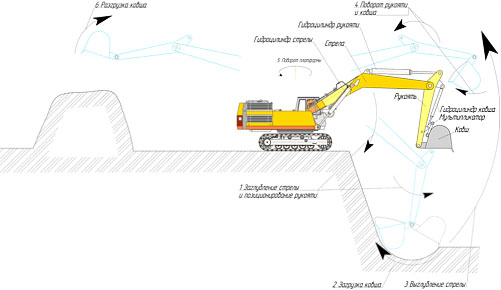

Схема работы гидравлического экскаватора с обратной лопатой

Обратная лопата — основное рабочее оборудование для разработки (копания) грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда с меньшей эффективностью чем прямая лопата.

В зависимости от типа применяемых приводов рабочий цикл обратной лопаты различаются.

Для гидравлических экскаваторов с независимым приводом стрелы, ковша и рукояти:

• Заглубление стрелы в котлован с одновременным позиционированием рукояти.

• Загрузка ковша его поворотом относительно рукояти.
• Выглубление стрелы с одновременным разворотом рукояти и поворотом ковша для предотвращения высыпания грунта.
• Поворот платформы с рабочим оборудованием.
• Разгрузка ковша его поворотом относительно рукояти.


• Заглубление стрелы и рукояти в котлован (выполняется растормаживанием подъемного каната).
• Загрузка ковша поворотом рукояти относительно стрелы в направлении экскаватора (выполняется натяжением тягового каната при расторможенном подъемном канате).

• Выглубление стрелы и рукояти из котлована (выполняется натяжением подъемного каната при натянутом и заторможенном тяговом канате).

• Поворот платформы с рабочим оборудованием.

• Разгрузка ковша поворотом рукояти относительно стрелы в направлении от экскаватора (выполняется натяжением подъемного каната при одновременном разматывании тягового каната).

Драглайн — рабочее оборудование с ковшом, гибко подвешенным на канатах. Применяется для разработки грунта ниже уровня стоянки экскаватора. Грунт копают в направлении к экскаватору. Применяется при разработке котлованов, отсыпки насыпей, добычи полезных ископаемых, дноуглубительных работ на водоёмах.

Драглайн имеет наибольшие радиус и глубину копания, а также наибольшую погрузочную высоту по сравнению с другими типами рабочего оборудования.

Для работы с драглайном гидравлического экскаватора на него устанавливают двухбарабанную главную лебедку с приводом от гидросистемы.

Переоборудования базовой машины механического экскаватора при работе драглайном не требуется.

Грейфер используется для разработки узких глубоких котлованов (колодцев), выполнения погрузочно-разгрузочных работ. Грейферами могут оборудоваться как гидравлические, так и механические экскаваторы.

У гидравлических экскаваторов грейфер закрепляется на рукояти вместо ковша и имеет гидравлический привод челюстей. Грейфер может закрепляться и на напорной штанге, обеспечивающей его заглубление в котлован на 6 метров и более. Напорная штанга представляет собой телескопическую стрелу, монтируемую на экскаватор вместо рукояти.

У механических экскаваторов грейфер подвешивается на канатах.

Дополнительное рабочее оборудование

Рыхлитель

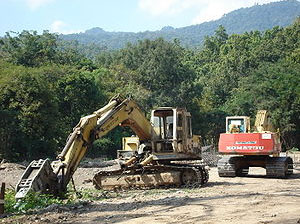

Экскаватор KOMATSU с рыхлителем

Сменное рабочее оборудование, предназначенное для рыхления твёрдого (мёрзлого) грунта, разрушения строительных конструкций, асфальто-бетонного покрытия.

Рыхлитель для механических экскаваторов представляет собой монолитный стальной груз, нижняя часть которого выполнена клинообразной или пикообразной. Подвешивается на канате. При работе рыхлитель поднимается за счёт натяжения каната на высоту порядка 3-6 метров и свободно падает на грунт (при расторможенном канате). Масса клинового рыхлителя в зависимости от размерной группы экскаватора составляет 0,5 - 6 т.

На гидравлических экскаваторах устанавливается молот-рыхлитель с гидравлическим приводом. Принцип его действия аналогичен отбойному молотку. Монтируется на вместо ковша.

В качестве рыхлителя может применяться дизель-молот, монтируемый на стреле экскаватора.

Свайный копёр

 Экскаватор со свайным копром

Корчеватель пней

 Экскаватор с гидравлической дробилкой

Одноковшовые экскаваторы могут использоваться для корчевания пней. На гидравлических экскаваторах для этой цели вместо ковша устанавливается челюстный захват (см. статью грейфер). Для корчевании захват подводят к пню, разводят челюсти, заглубляют их в грунт, под корневую систему пня. Далее сводят челюсти захвата и, подъёмом стрелы, выдергивают пень. Всем этим процессом управляет один машинист.

При корчевании пней механическими экскаваторами к тяговому и подъёмному канатам прицепляется специальный якорь. Машинист экскаватора подводит якорь к пню, а помощник вручную заглубляет лапу якоря под корень пня. После этого осуществляется натяжение тягового каната при ослабленном подъемном, при этом якорь зацепляется за пень. Одновременным натяжением двух канатов происходит вырывание пня.

Подъёмный кран

В связи с тем, что базовая машина экскаватора и подъёмного крана имеют сходную конструкцию - ряд моделей экскаваторов может комплектоваться крановым оборудованием. Так как скорость вертикального перемещения груза у крана должна быть в несколько раз меньше чем скорость подъёма ковша экскаватора, подъёмный канат запасовывают через полиспаст.

Манипулятор

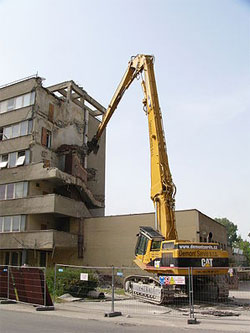

Экскаватор CATERPILAR с манипулятором осуществляет демонтажные работы с помощью ножниц для резки железобетона

Манипулятор представляет собой захват, монтируемый вместо ковша, используемый при монтажных и демонтажных работах. В настоящее время ряд фирм в России и за рубежом выпускает специальные машины-манипуляторы на базе одноковшовых экскаваторов. Такие машины имеют больший, чем у экскаваторов вылет стрелы и более сложную гидравлическую систему, обеспечивающую позиционирование захвата в трех плоскостях.
