Счесывающая жатка

Одним из перспективных направлений развития технологии уборки зерновых культур является метод очесывания растений. Суть его заключается в том, что от растений отделяются и подаются в молотильный аппарат комбайна только колосья с зерном, а стебли растений остаются на поле, на корню.

Для этого на комбайн, вместо обычной жатки, устанавливается очесывающая жатка, рабочий орган которой – вращающийся ротор с зубьями специальной формы (см. рис. 1).

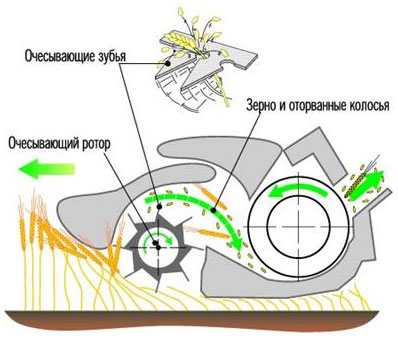

Рис 1. Принцип действия очесывающей жатки британской компании Shelbourne Reynolds

При поступательном движении комбайна, зубья вращающегося ротора прочесывают растения снизу вверх, и отрывают колосья от стеблей.

Сегодня в мире производством очесывающих жаток занимаются несколько компаний.

Очесывающая жатка компании Massey Ferguson

Очесывающая жатка британской компании Shelbourne Reynolds

Очесывающего жатка Озон-4 Пензенский машиностроительный завод, ОАО «ПЕНЗМАШ»

Очесывающая жатка ОКД-4 Красноярский завод комбайнов

Уборка зерновых культур методом очеса позволяет сэкономить до 70% энергии, которую комбайн расходует на деформацию соломы в молотилке. Производительность уборки повышается в 2-3 раза, в полтора раза снижается расход топлива.

В Белорусском НПО «Белсельхозмеханизация» тоже проводились исследования по технологии уборки зерновых культур методом очесывания растений. В результате этих исследований была разработана оригинальная очесывающая жатка транспортерного типа. Конструкция этой жатки защищена несколькими авторскими свидетельствами и патентами. Жатка устанавливалась на зерноуборочный комбайн СК-5 «Нива» и испытывалась на государственной испытательной станции (см. рис.2).

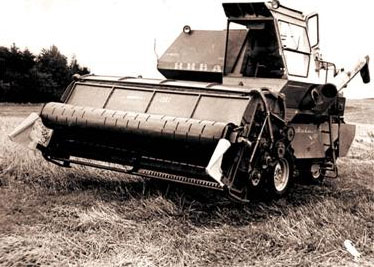

Рис.2. Очесывающая жатка на комбайне СК-5 «Нива»

Очесывающая жатка Shelbourne была разработана с целью уменьшить количество соломы, попадающей в комбайн, и за счет этого значительно повысить его производительность при уборке зерна.

Ключевым технологическим элементом очесывающей жатки Shelbourne является 24-дюймовый очесывающий ротор с 8 рядами очесывающих пальцев из нержавеющей стали, расположенных по всей ширине жатки. Прорезь в форме замочной скважины у основания пальцев играет чрезвычайно важную роль в процессе очеса. Пальцы, расположенные на роторе, вращающемся в обратном направлении,счесывают зерно с колоса, поднимая колосья, если они полегли, и пропускают стебель обратно в прорезь между пальцами очесывающего блока ротора. Зерно счесывается с колоса быстро и чисто, и затем поступает в поддон шнекового транспортера.

Система приводов CVS

• Скорость вращения ротора: 440 770 об/мин.
• Скорость набора оборотов: 1 об/мин.
• Изменение скорости отображается на мониторе, расположенном в кабине.
• Тип ремня: одинарный регулируемый приводной ремень.
• Система натяжения: самонатягивающаяся вращающаяся пружинная кулачковая система.

Преимущества использования жатки CVC при уборке зерновых культур:

•  Пружинящие пальцы из нержавеющей стали с фланцевым наконечником уменьшают износ, а также обеспечивают повышенную производительность очеса. Наконечники — пружинящие пальцы из нержавеющей стали с фланцевым наконечником уменьшают износ, а также обеспечивают повышенную производительность очеса. Наконечники пальцев загнуты вверх, что обеспечивает возможность уборки зерновых в сложных условиях. В эти наконечники также поступает зерно, и они контролируют траекторию его движения через жатку.
• Многоскоростная ременная передача дает возможность оператору регулировать скорость ротора с использованием переключателя, расположенного в кабине, для приспособления к изменяющимся условиям поля. Обычно работы начинаются утром, когда поле влажное и жесткое, на полных оборотах ротора, затем переходят на более низкие обороты, так как зерно подсыхает, и к вечеру снова увеличивают обороты, работая в более жестких условиях.
•  Жатки шириной 7,2 м., 8,4 м. и 9,6 м смещены вправо для компенсации веса более тяжелого левого края жатки. Это обеспечивает равномерную нагрузку на колеса комбайна.
