Краны-трубоукладчики

Краны-трубоукладчики представляют собой специальные самоходные гусеничные и колесные машины с боковой стрелой, которые являются основными грузоподъемными средствами при строительстве трубопроводов. Они предназначены для укладки в траншею трубопроводов, сопровождения очистных и изоляционных машин, для поддержания трубопроводов при сварке, погрузки—разгрузки труб и плетей, а также для выполнения различных строительно-монтажных работ.

Основные рабочие движения трубоукладчика: подъем и опускание груза, передвижение крана вместе с грузом, изменение вылета стрелы с грузом.

Кроме основного грузоподъемного оборудования краны-трубоукладчики могут быть оснащены бульдозерным, рыхлительным, бурильно-крановым и сваебойным оборудованием. С помощью трубоукладчика с соответствующим навесным оборудованием можно срезать, планировать и перемещать грунт, засыпать траншеи, рыхлить мерзлые грунты, бурить шпуры и скважины, сооружать свайные основания трубопроводов, зданий и сооружений и т. д. Трубоукладчики используются также в качестве тягачей.

Каждый кран-трубоукладчик состоит из базовой машины, навесного грузоподъемного оборудования, трансмиссии, системы управления и приборов безопасности. Основным силовым оборудованием кранов-трубоукладчиков служит дизельный двигатель базового тягача. Привод исполнительных механизмов кранов-трубоукладчиков может быть одномоторным (механическим) и многомоторным (гидравлическим), ходовое устройство — гусеничным и пневмоколесным, подвеска стрелы — гибкой или жесткой.

Основными параметрами кранов-трубоукладчиков являются момент устойчивости и грузоподъемность.

Индекс трубоукладчиков включает буквенную и цифровую части. Первые две буквы индекса ТГ обозначают трубоукладчик гусеничный, ТК — трубоукладчик колесный. Первые цифры обозначают грузоподъемность трубоукладчика (в т), последняя — порядковый номер данной модели. После цифр в индексе могут стоять буквы, обозначающие очередную модернизацию (А, Б, В,...) и климатическое исполнение машины (ХЛ — северное, Т — тропическое). Например, индексом ТГ-124А обозначен трубоукладчик грузоподъемностью 12 т, четвертой модели, прошедший первую модернизацию.

Базируются на серийно выпускаемых промышленных гусеничных тракторах трубоукладочных модификаций или на переоборудованных промышленных тракторах. Гусеничные ходовые тележки базовых тягачей имеют, как правило, жесткую подвеску, расширенную колею, удлиненную базу, дополнительные бортовые редукторы для повышения тягового усилия, гидромеханические ходоуменьшители для получения «ползучих» скоростей, передвижения в диапазоне 0,1...0,6 км/ч.

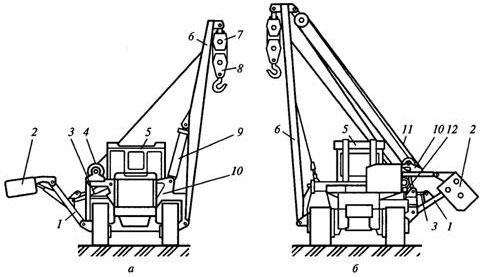

Грузоподъемное оборудование гусеничного крана-трубоукладчика (рис. 1) монтируется на специальной раме (портале) 10 и включает грузовую А-образную неповоротную в плане стрелу 6, механизмы изменения вылета стрелы и подъема груза, контргруз 2 со стрелой и устройством 3 для его откидывания, узлы трансмиссии и управления.

Грузовая стрела представляет собой плоскую цельносварную конструкцию из двух наклонно поставленных балок круглого или прямоугольного сечения, соединенных поперечными связями в верхней и нижней частях. Нижний широкий конец стрелы шарнирно крепится на двух кронштейнах гусеничной тележки или рамы с левой стороны по ходу движения базового трактора 5.

Подъем и опускание (изменение вылета) стрелы с гибкой подвеской осуществляются стреловой лебедкой 12 через полиспаст 11, с жесткой подвеской — одним или двумя гидроцилиндрами двойного действия 9. К оголовку стрелы прикреплена подвесная обойма 7, которая совместно с крюковой подвеской 8 и грузовым канатом образует грузовой полиспаст. Способ подвески стрелы определяет конструкцию лебедки трубоукладчика. При гибкой подвеске стрелы лебедка имеет два барабана — стреловой и грузовой. Гидравлический привод механизма изменения вылета стрелы позволяет выполнять лебедки 4 однобарабанными, предназначенными только для подъема-опускания груза.

Рис. 1. Гусеничные краны-трубоукладчики: а – с жесткой подвеской стрелы; б – то же, с гибкой.

Лебедки трубоукладчиков с гидравлическим приводом имеют независимый индивидуальный привод грузового и стрелового барабанов, осуществляемый от аксиально-поршневых гидромоторов через цилиндрические редукторы. Барабаны оборудуются ленточными нормально замкнутыми тормозами, автоматически размыкаемыми гидравлическими толкателями при включении гидромоторов.

Для увеличения грузовой устойчивости крана-трубоукладчика при работе с правой стороны машины, как правило, располагается контргруз с изменяемым вылетом. Откидывание и возврат (изменение вылета) контргруза производятся, как правило, гидроцилиндром двойного действия, что позволяет фиксировать контргруз в любом промежуточном положении. Механизм откидывания контргруза 2 включает стрелу 1 и гидроцилиндр 3.

Колесные трубоукладчики смонтированы на высокопроходимом и высокоманевренном четырехколесном шасси со всеми ведущими колесами и бортовым поворотом машины.

При бортовом повороте один борт тормозится, а радиус поворота имеет минимальное значение, что обеспечивает возможность работы трубоукладчика в стесненных условиях.

Высокая маневренность колесных трубоукладчиков обеспечивает:
