Техника и технологии возделывания чеснока
Чесночная сажалка
от 2 рядов до 6 рядов
Точность посадки, высокая производительность, компактная и надежная конструкция, простота в эксплуатации и обслуживании. Предназначена для посадки семян луковичнообразной формы: чеснок, лук-севок, маленькие клубни картофеля, шафран и т.д. | |
Технические характеристики:
Чесночная сажалка JJBroch | JJBroch Р-2 | Р-3 | Р-4 | Р-5 | Р-6 | Р2х2 | Р4х2 |
Количество рядков | 2 | 3 | 4 | 5 | 6 | 2 двойных | 4 двойных |
Общая ширина(макс.), см | 150 | 200 | 255 | 300 | 345 | - | - |
Рабочая ширина, см | 55 | 110 | 165 | 220 | 275 | 190 | 280 |
Мощность мотора, л.с. | 20 | 35 | 40 | 50 | 60 | 40 | 80 |
Вес, кг | 310 | 410 | 510 | 620 | 720 | - | - |
Cчетчик семян | 6-15 | 6-15 | 6-15 | 6-15 | 6-15 | 2х(6-15) | 2х(6-15) |
Ширина междурядья, см | 40-55 | 40-55 | 40-55 | 40-55 | 40-55 | 20-40/55-20 | 20-40/55-20 |
| Боронообразователи Регулируемые по высоте, осуществляют минимальную разбивку грунта и формируют борозду, которая гарантирует ровную посадку семян, способствуя росту растений и облегчая последующую уборку урожая. |
| Отдельные семенные бункеры Каждая высаживающая секция имеет отдельный семенной ящик объемом в 50 кг, что позволяет одновременно высевать чеснок разного калибра. Междурядье фиксируется заводом—изготовителем под заказ на небходимое расстояние, от 38 до 55 см. |
| Высевной дозирующий диск с ложечными захватами 14 зажимов различного размера позволяют подобрать соответствующий диаметр к каждому калибру чеснока. Процесс смены зажимов очень прост и совершенно безопасен. |
| Опорно-приводные колеса Рельеф ходовых колес обеспечивает равномерное и непрырывное, без буксования, продвижение и стабильность машины. В наличии имеются комплекты колес 2 типов для различных ходовых систем тракторов. |
| Заделывающие задние сошники Усиленные задние сошники тщательно засыпают борозду почвой, образуя гребень, который способствует росту растений и облегчает уборку урожая. Глубина работы сошника легко регулируется. |
| Регулировка густоты посадки Количество семян на метр, от 6 до 15 зубков, регулируется путем простой операции смены звездочек. |
Линия по дроблению и калибровке чеснока Модель S Аккуратное и бережное дробление головок чеснока и отбор лучших зубков.
Разделение головок чеснока и сортировка зубков - это первый шаг для регулярной и однородной посадки. Высокая производительность машины позволяет соизмерять раздробленное количество чеснока с ритмом посадки.
Технические характеристики:
Модель JJBROCH S | Подъемник S | Дробилка S | Вытяжка | Стол для отбора | Сортировщик 4С |
Мощность мотора, кВт | 0,5 | 1 | 2 | 0,5 | 0,5 |
Напряжение, В | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
Размеры (ДхШхВ), см | 180х136х210 | 130х60х230 | - | 310х60х200 | 250х100х140 |
| Подъемник Широкий объем бункера облегчает выгрузку чеснока в подъемник.Чеснок подается на дробильный аппарат по транспортерной ленте, которая приводится в движиние электромотором. Скорость подачи регулируется. |
| Дробильный аппарат Дробильный механизм снабженный щетками и лентами разделяет головки чеснока на зубки без давления и без повреждения продукта. Положение лент внутри механизма регулируется в зависимости от размера головок чеснока. |
| Стол для инспекции и вытяжки Две вытяжки поглощают остатки шелухи и непригодные зубки. На протяжении движущейся ленты, в ручную, удаляются дефектные и непригодные для посева зубки чеснока. |
| Концентричный сортировщик/калибровщик Здоровые, отобранные зубки сортируются на пять разных калибров через 4 цилиндричиских сита длинной 120 см. Достигается очень точная классификация зубков для посева на различные калибры, от крупного до мелкого. |
| Аппарат для фитосанитарной обработки зубков чеснока. (доп. комплектация) |
| Подъемник с бункером большого объема (доп.комплектция) |
Сортировщик-калибровщик головок чеснока
Модель JJBroch | Стандарт |
Сортировщик 3 секции | 2 выхода + финальная секция |
Сортировщик 4 секции | 3 выхода + финальная секция |
Сортировщик 5 секции | 4 выхода + финальная секция |
Сортировщик 6 секции | 6 выхода + финальная секция |
Стандартная комплектация:
- Механическая сортировка.
- Каскадное расположение секций.
- Электромотор.
- Регулируемая скорость лент.
- Модульная конструкция.

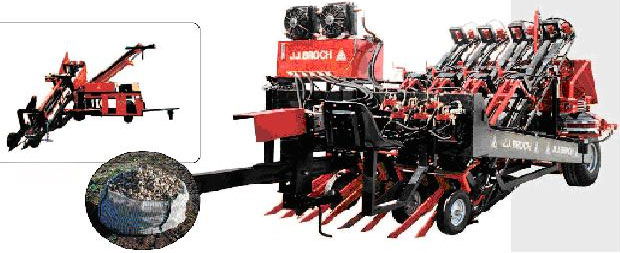

БОТВООТДЕЛЯЮЩИЙ КОМБАЙН ДЛЯ УБОРКИ ЧЕСНОКА
Высокая эффективность и производительность. Механизированный способ уборки чеснока позволяет значительно повысить производительность труда, существенно сэкономить затраты и сроки сбора, гарантируя при этом качественную и эффективную уборку урожая.
Принцип работы машины следующий: комбайн извлекает чеснок со стеблем из почвы, очищает растение от остатков грунта, отделяет луковицы от ботвы и выгружает срезанные головки в плодосборочный мешок.
| Гидравлический привод Все рабочие органы комбайна приводятся в движение с помощью гидромоторов через В.О.М.трактора. |
| Ботвоподниматель Во время движения машины двухвилочный ботвоподниматель приподнимает опавшие листья и выравнивает растения для подрезки корней подкапывающим лемехом и последующего захвата растения ременным подъемником. |
| Подкапывающий передний лемех Лемех подрезает корневую систему растения и слегка приподнимает его для захвата ременным подъемником. Положение и глубина ножа регулируются гидравлическим способом. |
| Ременной подъемник и очистка Ременной транспортер подъемник захватывает чеснок за ботву, вытягивает его из грунта и подает в отделитель ботвы. Во время подъема чеснока по транспортеру, приводимому в движение гидромоторами, вибрационная система очищает растение от остатков грунта. |
| Ботвоотделяющий механизм Зубчатый дисковый нож с высокой частотой вращения отделяет луковицы от ботвы на необходимой высоте (высота среза регулируется) и подает чеснок на транспортер для последующей выгрузки в контейнер/мешок. |
| Лента–транспортер для выгрузки Стержневой ступенчатый транспортер производит дополнительную очистку головок чеснока от грунта и примесей и аккуратно, без повреждений, опускает их в прикрепленный плодосборочный мешок. |
Технические характеристики:
Модель | С-1000 | С-3000 | С-4000 | С-5000 |
| Кол-во рядков | 1 боковая | 3 | 4 | 5 |
| Расстояние между рядками (см) | 40-50 | 40-50 | 40-50 | 40-50 |
| Ширина работы (см) | 50 | 100 | 100 | 200 |
| Общая ширина (см) | 300 | 250 | 250 | 300 |
| Общая длина (см) | 440 | 880 | 880 | 880 |
| Общая высота (см) | 235 | 260 | 260 | 260 |
| Система сцепления | 3 точки | прицепная | прицепная | прицепная |
| Производительность (га/час) | 0,13-0,25 | 0,4-0,5 | 0,5-0,63 | 0,6-0,7 |
| Масса (кг) | 1 280 | 2 980 | 3 400 | 3 820 |
| Мощность трактора (л.с.) | 70 | 90 | 100 | 110 |
Стандартная комплектакция :
- Трехточечная навеска Кат. II.
- Привод с помощью гидромоторов через карданный вал от В.О.М. трактора.
- Гидрорегулировка ботвоподъемников.
- Гидравлическая регулировка глубины работы подкапывающего лемеха.
- Подъем чеснока по ременному транспортеру.
- Система очистки от грунта с помощью вибрации.
- Регулировка высоты среза ботвы.
- Боковая выгрузка по прорезиненной ленте-транспортеру.
- Система Non stop: Уборка —отделение ботвы – выгрузка в контейнер.
- Управление машины одним оператором.
БОТВОВЯЖУЩИЙ КОМБАЙН ДЛЯ УБОРКИ ЧЕСНОКА
Прицепной уборочный комбайн вытягивает чеснок со стеблем из почвы, очищает растения от остатков грунта, вяжет их в пучки, сохраняя ботву для лучшего хранения чеснока , и выгружает пучки валком для более эффективного последующего сбора. | |
Технические характеристики:
| Модель комбайна JJBroch | 1 рядная | 4-х рядная |
| Общая ширина, см | 200 | 200 |
| Мощность трактора, л.с. | 35 | 60 |
| Производительность, га/день | 2-3 | 3-4 |
| Минимальное расстояние между рядками, см | 40 | 40-50 |
| Система сцепления | Навесная | Навесная |
| Вес, кг | 680 | 1200 |
| Гидравлический привод |
| Ботвоподниматель |
| Подкапывающий передний лемех |
| Ременной подъемник и очистка |
| Механизм связки пучков |
| Лента –транспортер для выгрузки Задний транспортер, приводимый в движение оператором (или же работающий в непрырывном режиме), выгружает связанные пучки на землю в вертикальном положении так что головки чеснока остаются прикрытыми зелеными стеблями. Низкое положение транспортера по отношению к земле предотвращает повреждение луковиц при выгрузке. |
СТОЛ ДЛЯ РУЧНОГО ОТБОРА И ПОДГОТОВКИ ЧЕСНОКА К УПАКОВКЕ
Стандартная комплектация JJBroch:
- Лента для выхода отобраного чеснока готового к упаковке.
- Лента для выхода непригодного чеснока.
- Круговая лента — транспортер для подачи чеснока.
- Нижняя лента для выхода отходов.
- Двойная вытяжка.
- Общая длинна — 6 м.
- Рассчитана на 8 операторов
Технические характеристики:
- 6—ти метровый манипуляционный стол, с двойной вытяжкой на 8 операторов.
- 12-ти метровый манипуляционный стол, с двойной вытяжкой на 12 операторов.

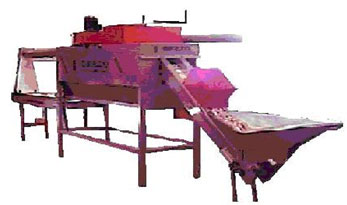

ЛУЩИЛЬНАЯ МАШИНА ДЛЯ ЧЕСНОКА
Высокая производительность и качественная обработка.

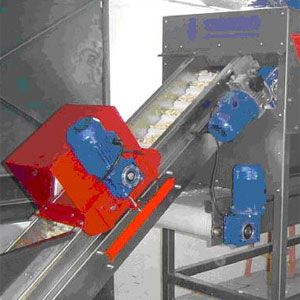

Предварительное нагревание чеснока
Зубки чеснока нагреваются при подъеме по транспортерной ленте для более эффективной очистки.
| Центральный пульт управления |
| Стол для селекции |
| Эффективность очистки 98% |
| Компоненты изготовленны |
| Высокое качество обработки |
| Фильтр и компрессорная установка |
