Подруливающее устройство EZ-Steer

Новая версия системы  вспомогательного рулевого управления EZ Steer

Краткое руководство

Начало работы

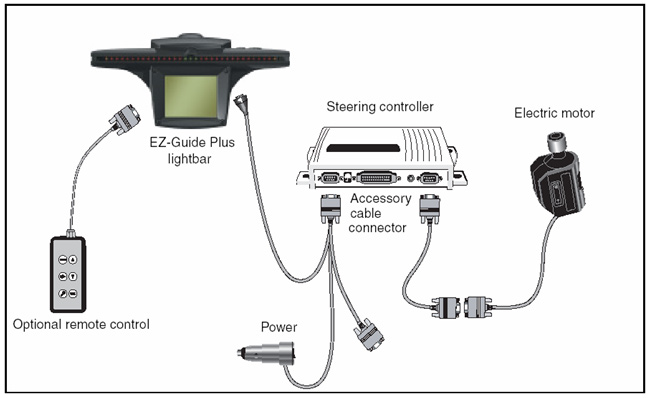

На рисунке показаны компоненты системы Ez-Steer:

Увеличить

• Курсоуказатель EZ-Guide Plus.
• Контроллер рулевого управления.
• Электрический мотор.
• Соединитель кабеля.
• Кабель № 52763.
• Пульт дистанционного управления (опция).

Предупреждение: до установки системы EZ-Steer, прочитайте правила техники безопасности на последней странице данного руководства.

Установка мотора:  см. инструкции на платформе комплекта
Установка антенны: см. раздел FAQ (Часто задаваемые вопросы) на сайте www.EZ-Steer.com
Активация системы EZ-Steer: система автоматически распознается при подключении к навигационной системе EZ-Guide Plus.
ПДУ:  назначение трех клавиш на ПДУ было изменено для системы EZ-Steer. Если версия Вашего пульта – 1.0 EZ-Guide Plus  наклейте другие стикеры на эти клавиши, стикеры предоставляются вместе с системой EZ-Steer.
Производительность: для достижения оптимальной производительности при использовании системы Ez-Steer, необходимо заменить все изношенные и поврежденные компоненты рулевого управления на вашей машине. Для предотвращения отклонения от курса рулевое колесо и приводное колесо должны быть чистыми.

Новая версия системы  вспомогательного рулевого управления EZ Steer

Краткое руководство

Вид главной карты:

Для выбора  функциональной иконки нажмите кнопки вверх или вниз, а затем ОК.

В данной таблице перечислены назначения функциональных иконок системы EZ-Steer:

В данной таблице перечислены описания значков в строке состояния:

Активация системы

Для активации системы Ez-Steer сначала необходимо определить линию АВ, затем установки машины должны соответствовать пределам, установленным в поле Engage Options (Опции активации). Для активации системы, выполните одну из следующих операций:
- Выберите значок  в поле главной карты, затем нажмите ОК.
- Нажмите кнопку «« на пульте дистанционного управления.

Дезактивация

Автоматическая дезактивация системы происходит при несоответствии установок машины пределам активации, уставленным в поле Engage Options, при постановке системы на паузу или при потере GPS положений. Если установка Warning/Low accuracy Warning  установлена только на High Accuracy (Высокая Точность), система Ez-Steer дезактивируется при получении позиций с низкой точностью. Для активации системы вручную необходимо выполнить одно из следующих действий:
- Выбрать значок на экране главной карты и нажать ОК.
- Повернуть рулевое колесо или зафиксировать колесо пока не будет превышен предел отклонения с курса.
- Нажать значок – на пульте дистанционного управления.

При дезактивации системы, пульт дистанционного управления издает звуковое предупреждение. Когда система EZ-Steer не используется, используйте стопорный штифт мотора для наклона мотора от рулевого колеса.

Новая версия системы  вспомогательного рулевого управления EZ Steer

Краткое руководство

Агрессивность

В активном состоянии системы EZ-Steer, Вы можете настроить агрессивность управления для повышения производительности системы.

Увеличить

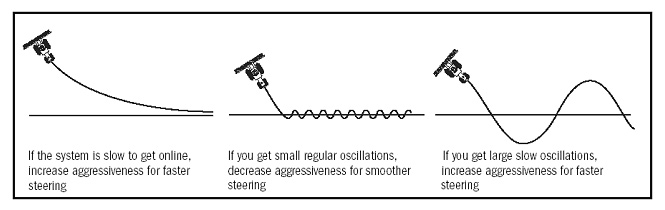

Рис.1. Если система работает слишком медленно, чтобы попасть на правильный курс, увеличьте агрессивность для более быстрого управления.

Рис. 2. Если Вы испытываете   небольшие устойчивые колебания при рулении, уменьшите агрессивность для более плавного управления.

Рис. 3. Если испытываете сильные медленные колебания при рулении, уменьшите агрессивность для более быстрого руления.

Управление клавишами курсора

Используйте клавиши управления курсором  для перемещения навигационной линии на правильный путь для того, чтобы:
- исправить смещения положение GPS  при возвращении на поле, например после снятия устройства с паузы и или после обесточивания устройства;
- исправить изменения спутниковой констелляции при проезде по полю.

Для передвижения курсора выберите … , или используйте кнопки управления курсором … на пульте дистанционного управления. Каждое перемещение курсора сдвигает линию навигации на 3 дюйма. Например, если Вы нажмете кнопку «вправо»  дважды, общее расстояние  смещения будет 6 дюймов в правую сторону.  Для того, чтобы отобразить общее смещение необходимо использовать поле Lightbar/Status Text (Курсоуказатель/Текст состояния) для отображения смещения на главной карте или поле состояния.

Для переустановки расстояния смещения на 0 выберете опцию Guidance/Reset Nudge (Навигация/Переустановка смещения).

Опции конфигурации

Экран	Опция	Описание	По умолчанию
Аггресивность		Значение, большее 100 делает управление более агрессивным. Значение, меньшее 100 делает управление менее агрессивным.	100
Установки машины	Тип	Тип машины	Трактор
	Диаметр рулевого колеса	Диаметр рулевого колеса	16 дюймов
	Угол/поворот	Угол поворота колеса на оборот рулевого колеса	14,7°
	Расстояние между осями колес	Длина расстояния между осями колес	118 дюймов
	Высота антенны	Высота антенны от поверхности земли	10 футов 6 дюймов
Опции активации	Минимальная скорость	Пределы активации	2 мили в час
	Максимальная скорость	Система EZ-Steer не актвизируется, и автоматически выключается при выходе за эти пределы	15 миль в час
	Максимальный угол		10°
	Расстояние  Engage EXT	За пределами этого расстояния система EZ-Steer не активизируется	3 фута
	Расстояние Disengage EXT	За пределами этого расстояния система EZ-Steer автоматически выключится	4 фута
	Превышение граничного значения	Ручная чувствительность превышения граничного значения. Если происходит ошибка из-за слишком высокого значения этого показателя, его нужно уменьшить. Если Вы не сможете дезактивировать систему с помощью поворота рулевого колеса, значение нужно увеличить.	20%
Перерыв работы	Сигнализация	На дисплее отображается предупреждение о простое, если система активизирована, но не работает в течение указанного периода времени.	10 мин.
Ошибка системы EZ-Steer		Отображает 4 последних ошибки системы.
		Если Вы сталкиваетесь с ошибкой, которые вы не сможете решить, запишите сообщение об ошибке. Свяжитесь с вашим дилером для получения консультации.
Диагностика		Диагностика контроллера EZ-Steer.

Сообщения с предупреждениями

В данной таблице перечисляются сообщения с предупреждениями системы EZ-Steer:

Сообщение	Причина
DISENGAGED! Too fast! Дезактивация! Слишком высокая скорость!	Система EZ-Steer дезактивируется, так как машина превышает максимальную допустимую скорость.
DISENGAGED! Too slow! Дезактивация! Слишком низкая скорость!	Система EZ-Seer дезактивируется, так как машина едет на скорости ниже допустимого предела.
DISENGAGED! Too far offline	Система EZ-Seer дезактивируется, так как машина отошла от курса на расстояние, превышающее значение Diseng.XTE.
DISENGAGED! Manual override Дезактивация! Ручное превышение границ!	Пользователь вручную дезактивировал систему, повернув рулевое колесо!
DISENGAGED! Manual disengage! Дезактивация! Система дезактивирована вручную!	Пользователь вручную дезактивировал систему, нажав кнопку активации/дезактивации.
DISENGAGED! No GPS! Дезактивация! Нет GPS!	Система была дезактивирована из-за потери положений GPS.
DISENGAGED! No corrections! Дезактивация! Отсутствуют поправки	Система дезактивирована из-за отсутствия поправок или из-за того, что используемые поправки слишком старые. Это происходит только в том случае, если предупреждение о низкой точности установлено только на высокую точность.
DISENGAGED! High DOP Дезактивация! Высокое значение DOP	Система дезактивирована из-за слишком высокого значения DOP. Это происходит только в том случае, если предупреждение о низкой точности установлено только на высокую точность.
DISENGAGED! Unexpected error! Дезактивация! Неожиданная ошибка!	Система была дезактивирована из-за ошибки в системе.
DISENGAGED! Control fault! Дезактивация! Сбой управления!	Система была дезактивирована из-за сбоя в системе.
Controller connection lost! Потеряна связь с контроллером!	Плохое соединение с кабелем или повреждение кабеля.
Ez-Steer warning! Operator timeout alert! Предупреждение о перерыве работы.	Система активизирована, но не работает в течение периода времени, превышающего предельное значение. Нажмите ОК для продолжения. Если Вы нажмете ОК в течение 30 секунд после появления сообщения. дезактивации системы не произойдет.

Техника безопасности

Система рулевого управления EZ-Steer предназначена  только для использования в сельском хозяйстве в открытом поле на сельскохозяйственной технике, утвержденной компанией Trimble для использования с системой EZ-Steer. Данную систему запрещается использовать на других типах техники или для других целей.

Перед использованием системы:

Приведите сиденье водителя и рулевую колонку в нормальное рабочее положение и убедитесь в том, что мотор системы не мешает работе других органов управления, например, дросселя, коробке передач или очистителям.

Если мотор мешает другим органам управления, наклоните рулевое колесо или измените угол установки мотора на рулевом колесе. Например переместите мотор из положения 3 часа в положение 12 часов, чтобы предотвратить задевание.

Оператор должен прочитать и понять все правила техники безопасности и  предупреждения, отображающиеся при включении системы:

Для этого нажмите кнопку «вниз» для перелистывания текста.
В конце текста нажмите ОК для подтверждения сообщений.
При использовании системы:
Проверяйте наличие препятствий на пути транспортного средства, так как система EZ-Steer  не может их различать.
Оставайтесь в машине, если система EZ-Steer активна.
Используйте систему только в открытых полях, на дорогах систему использовать нельзя.

Выключите систему до того, как выйти из автомобиля.
Если система EZ-Steer  не используется уберите мотор с руля.

Дополнительная информация

Дополнительная информация по использованию системы Ez-Guide Plus приведена в кратком руководстве пользователя и карточку- справочник.

Дополнительную информацию по системе EZ-Steer приведена на сайте www.Ez-Steer.com., также можно обратиться к местному дилеру.

Для приобретения следующих аксессуаров необходимо связаться с местным дилером Trimble:

• Пульт дистанционного управления.
• Переключатель сиденья и кабель звуковой сигнализации.
• Упаковка запасных приводных колес
